Des plaques de signalétique gravées laser qui résistent aux rayures, au froid et à deux ans d'UV

Dans un atelier, sur un tableau électrique ou à l’entrée d’un local technique, les plaques signalétiques prennent cher. Les rayures s’accumulent. La poussière s’incruste dans les lettres. Sous un éclairage LED rasant, une plaque brillante devient illisible. Et en extérieur ou dans un local non chauffé, certains matériaux commencent à se déliter au bout d’un ou deux hivers.

On vient de recevoir le TroLase Textures au Labo Laser. On a gravé une première plaque pour tester. Voilà ce que ça donne, et ce que dit la fiche technique du fabricant.

Ce que change une surface texturée

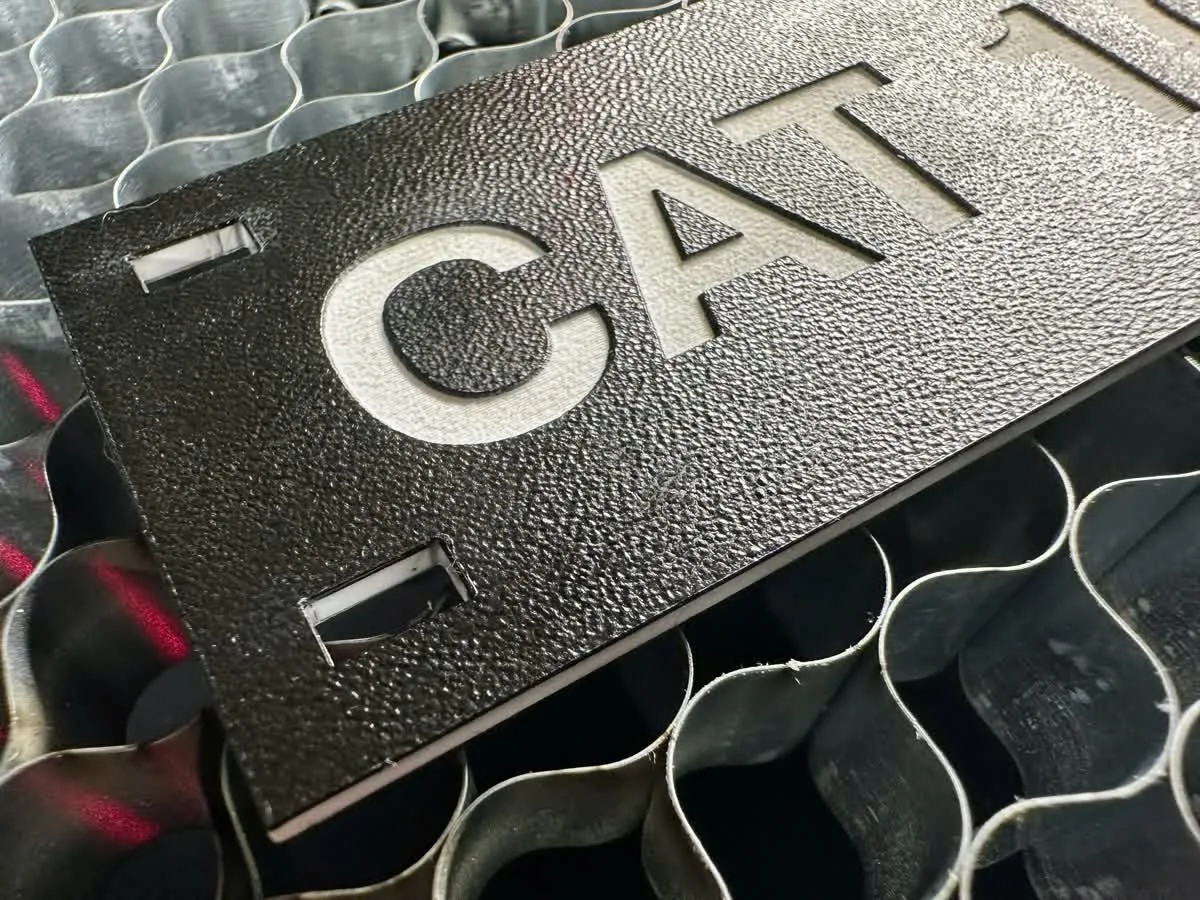

La différence principale avec une plaque signalétique classique, ça se touche avant même de se voir. La surface est mate, légèrement granuleuse. Elle ne réfléchit pas la lumière, ce qui veut dire qu’une plaque posée sur un tableau électrique reste lisible quel que soit l’angle d’éclairage. Sur un panneau de commande avec un opérateur qui doit lire depuis le côté, c’est concret.

Une surface texturée cache aussi mieux les micro-rayures du quotidien : traces de doigts, frottements d’un gant, coup de chiffon un peu brusque. Sur une plaque brillante, chaque rayure se voit. Sur une surface texturée, elles se fondent dans le grain.

La construction explique aussi pourquoi ce matériau tient mieux que la plupart des stratifiés classiques. Le TroLase Textures n’est pas fabriqué par laminage, c’est-à-dire une couche collée sur une autre. Ce sont deux feuilles d’acrylique extrudées et pressées ensemble pendant la fabrication. La liaison est intrinsèque au matériau : pas de colle, pas d’interface qui peut céder avec la chaleur ou l’humidité, pas de risque de décollement.

Vik : « Deux feuilles soudées ensemble depuis la naissance, c’est pas pareil qu’une étiquette collée. L’une résiste. L’autre, ça dépend du jour. »

Les chiffres de tenue

La fiche technique Trotec (2024-01) donne des valeurs mesurées, pas des estimations marketing.

Résistance aux rayures : 300 g (test au Scléromètre). Pour donner un ordre de grandeur : un ongle humain appliqué avec pression tourne autour de 50 à 100 g, une clé en acier glissée sans forcer dépasse facilement les 500 g. Cette plaque résiste aux manipulations courantes dans un atelier, pas à un outil abrasif volontairement agressif.

Dureté : 42 M Rockwell (ASTM D785). Une valeur sérieuse pour un acrylique modifié à choc.

Chaleur : jusqu’à +80°C en usage continu. Le point de ramollissement Vicat est à 88,5°C. Pour un panneau près d’un moteur, d’un variateur ou d’un équipement qui chauffe modérément, ça tient. Pour les environnements à plus haute température, on passe plutôt sur un film adhésif gravé type Security Foil, qui lui résiste à 150°C en continu.

Froid : jusqu’à −40°C. Utile pour les locaux frigorifiques, les entrepôts non chauffés, les installations en extérieur dans le Nord. Le matériau ne devient pas cassant dans le froid.

UV extérieur : 2 ans sans changement de couleur notable, validés par 1 200 heures de test selon la norme ISO 4892. Ce n’est pas une estimation commerciale, c’est un résultat de laboratoire. Pour des panneaux sous auvent, en extérieur couvert ou en façade exposée, c’est une durée sérieuse pour notre région.

Inflammabilité : UL94 HB / EN13501 E. Classement autoextinguible. Pour les environnements où la réglementation impose des matériaux à comportement au feu contrôlé, cette référence est à vérifier avec votre bureau de contrôle.

RoHS : conforme à la directive européenne 2015/863. Pas de plomb, mercure, cadmium ni retardateurs de flamme bromés. Pertinent pour tout ce qui va sur des équipements électriques ou électroniques.

Vik : « 1 200 heures sous lampe de torture. Après ça, si la couleur ne bouge pas, on peut faire confiance à la plaque sous le ciel du Valenciennois. »

Six couleurs, des choix pas anodins

On dispose de six combinaisons surface/gravure. Chacune a sa logique de terrain.

Noir / Blanc : le plus courant. Texte blanc sur fond noir, lisible dans n’importe quelle condition d’éclairage. Pour les panneaux de repérage, les étiquettes d’armoires, les plaques de tare.

Blanc / Noir : l’inverse. Fond clair, texte gravé noir. Plus classique visuellement, adapté aux environnements où un fond sombre passerait moins bien.

Jaune / Noir : la combinaison à visibilité maximale. Utilisée pour les avertissements, les zones de risque, les panneaux d’obligation de port d’EPI. Le contraste jaune/noir est le code reconnu pour les signaux d’attention.

Rouge / Blanc : pour les panneaux d’interdiction, les consignes de sécurité, les indications d’urgence.

Bleu Royal / Blanc : pour les informations obligatoires et les consignes d’utilisation. En électricité, souvent utilisé pour les instructions de mise en service.

Gris Cendré / Noir : la combinaison la plus discrète. Pour les environnements où la signalétique doit s’intégrer sans se démarquer, ou pour des plaques de repérage secondaires.

On grave à la pièce unique ou en série.

Fixation : collée, vissée, ou les deux

Puisqu’on grave et qu’on découpe au même endroit, la forme de la plaque n’est pas une contrainte. Rectangulaire, avec des coins arrondis, avec des encoches, avec des trous de passage pour vis : tout se fait dans le même fichier, dans la même session laser.

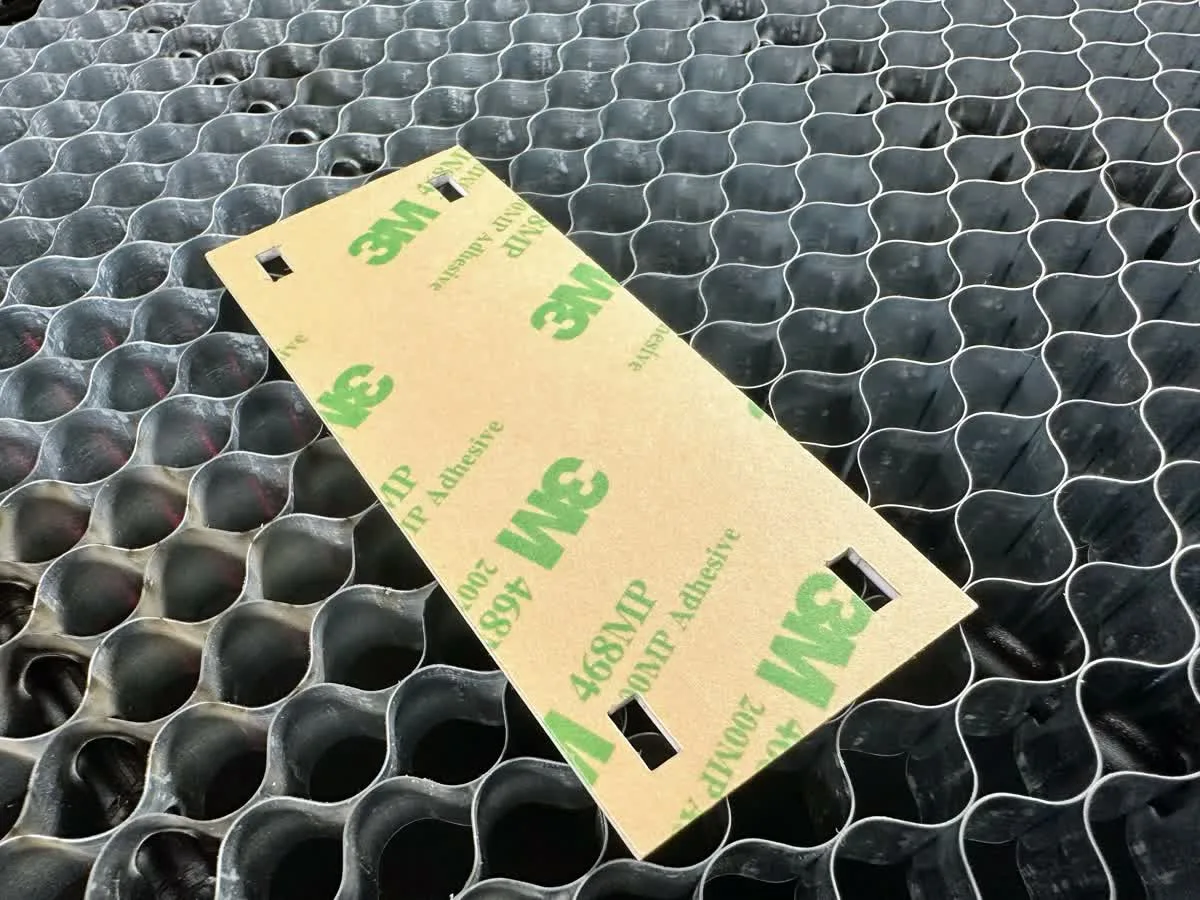

Sur la plaque de test qu’on a réalisée, on a prévu deux choses. Des trous oblongs aux coins pour passer des fixations mécaniques, vissées dans l’armoire ou sur le support. Et au dos, un adhésif 3M 468 MP : un transfert double-face haute performance, conçu pour les surfaces industrielles. Collage immédiat, sans bulle, sans outil. Les deux options ne s’excluent pas.

Ce qu’on grave dessus

Repérage d’armoires électriques et tableaux de distribution. Numéros de circuits, références de disjoncteurs, consignes de sécurité. La surface texturée reste propre plus longtemps qu’une plaque brillante dans un local poussiéreux.

Panneaux de commande sur machines. Légende de boutons, schéma de fonctionnement, consignes opérateur. La lisibilité sous éclairage industriel rasant est un problème récurrent sur les plaques brillantes. La surface mate règle ça.

Signalétique extérieure ou semi-extérieure. Entrées de locaux techniques, vannes de réseaux CVC, repérage d’installations. La validation UV et la plage de température couvrent la plupart des cas d’usage en extérieur région.

Plaques constructeur et de conformité. Pour les données fixes (nom de l’équipement, consignes permanentes, marquage), ce matériau convient bien. Si vous avez des données variables par pièce, numéros de série ou références uniques, on gère ça avec d’autres matériaux, dont le TroLase Security Foil pour les étiquettes adhésives inviolables.

En pratique au Labo Laser

On grave le TroLase Textures en interne, au Labo Laser à Marly, à deux pas de Valenciennes, Maubeuge et Orchies. Pour une commande : vous nous envoyez votre fichier (PDF, AI, DXF), ou on prépare la mise en page si vous n’avez que du texte et un logo. On envoie un visuel avant de lancer quoi que ce soit. Pour les séries avec données variables, un fichier Excel suffit.

Délais : en général sous 48 à 72 h pour les petites séries.

Vik : « On a reçu la plaque. On a gravé. C’est propre, le texte est net, la surface ne brille pas. Pour un technicien qui installe ça dans une armoire électrique, c’est ce qui compte. »

---

Sources

• Technical Datasheet TroLase Textures Ultra, Trotec Laser GmbH (2024-01)
• Norme ISO 4892 — Plastiques, méthodes d’exposition aux sources lumineuses de laboratoire
• Norme UL94 / EN13501 — Classification comportement au feu des matériaux plastiques
• Directive RoHS 2015/863/UE — Restriction des substances dangereuses dans les équipements électriques
